一、 儀器名稱：超聲波探傷儀

二、 儀器型號：里博U981O

此應用中探傷儀優勢：

1、可導入客戶工件全套檢測工藝，會開機就能探傷；

2、重復發射率：20-2500Hz準確調節，能進行高速掃查，對微小的缺陷不漏檢；

3、高信噪比，波形非常穩定，特殊的抗干擾設計，不懼惡劣工況；

4、可使用20M以上的探頭，細節盡顯，微小缺陷下靈敏度和分辨力高；

5、缺陷智能評級，無需用戶記憶復雜的焊接接頭質量等級標準；

6、藍牙無線傳輸，可以手機APP查看探傷報告和現場截屏，現場打印探傷報告；

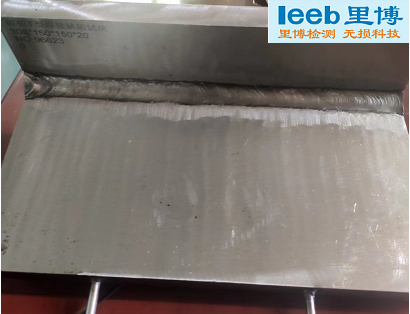

三、 探傷工件

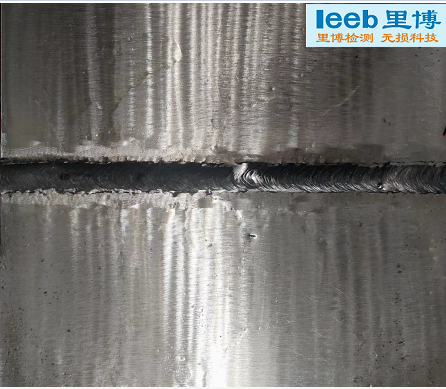

對接焊縫、T型焊縫、管對管環形焊縫等各種焊接接頭

四、 用戶要求：對焊縫進行探傷及自動評級，打印報告；

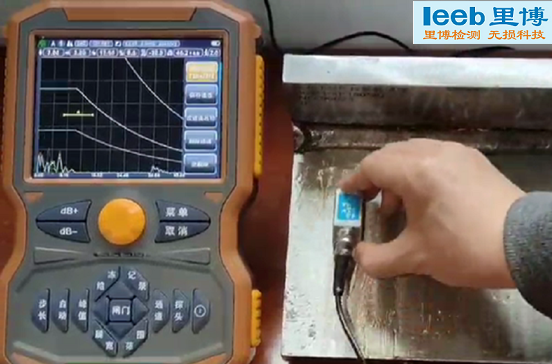

五、 探傷方式及探頭選擇：檢測焊縫的缺陷，推薦使用橫波斜探頭進行檢測，探頭參數根據焊縫母材厚度進行選擇，此處工件母材厚度20mm，選擇5P13*13K2的單斜探頭。

六、 探傷效果

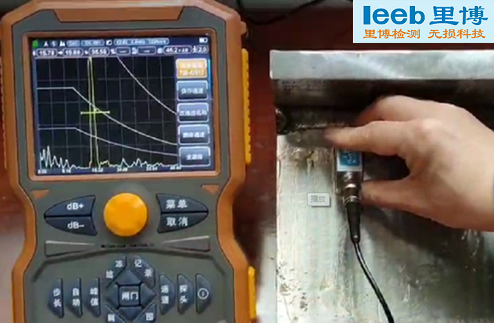

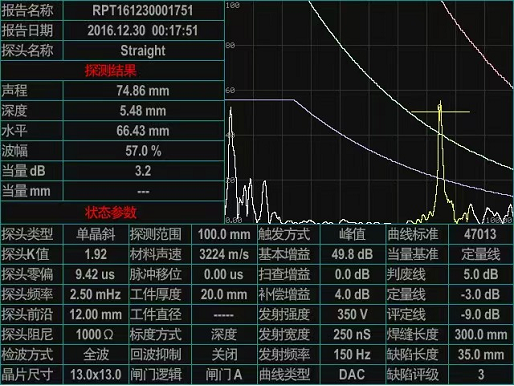

有缺陷的波形：

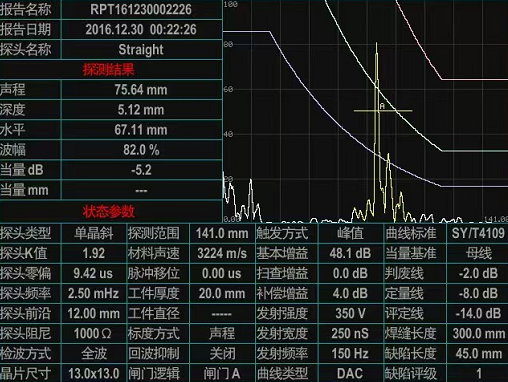

  屏幕中的回波為焊縫上的缺陷波；

無缺陷的波形：

七、 現場生成探傷報告及實時打印

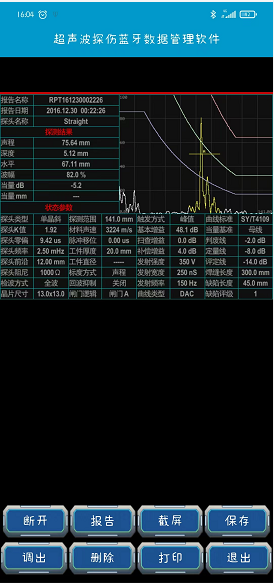

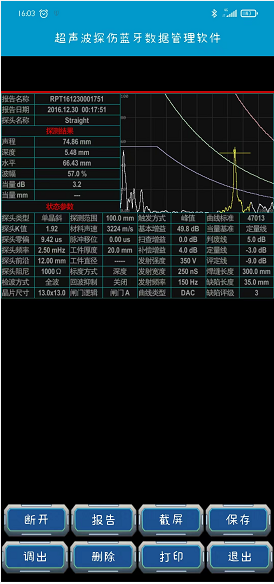

焊接接頭檢測過程中，可以實時在儀器內保存探傷報告并通過藍牙連接傳輸?shù)绞謾C上，通過手機App截屏，并可以現場連接藍牙打印機打印實時打印探傷報告。

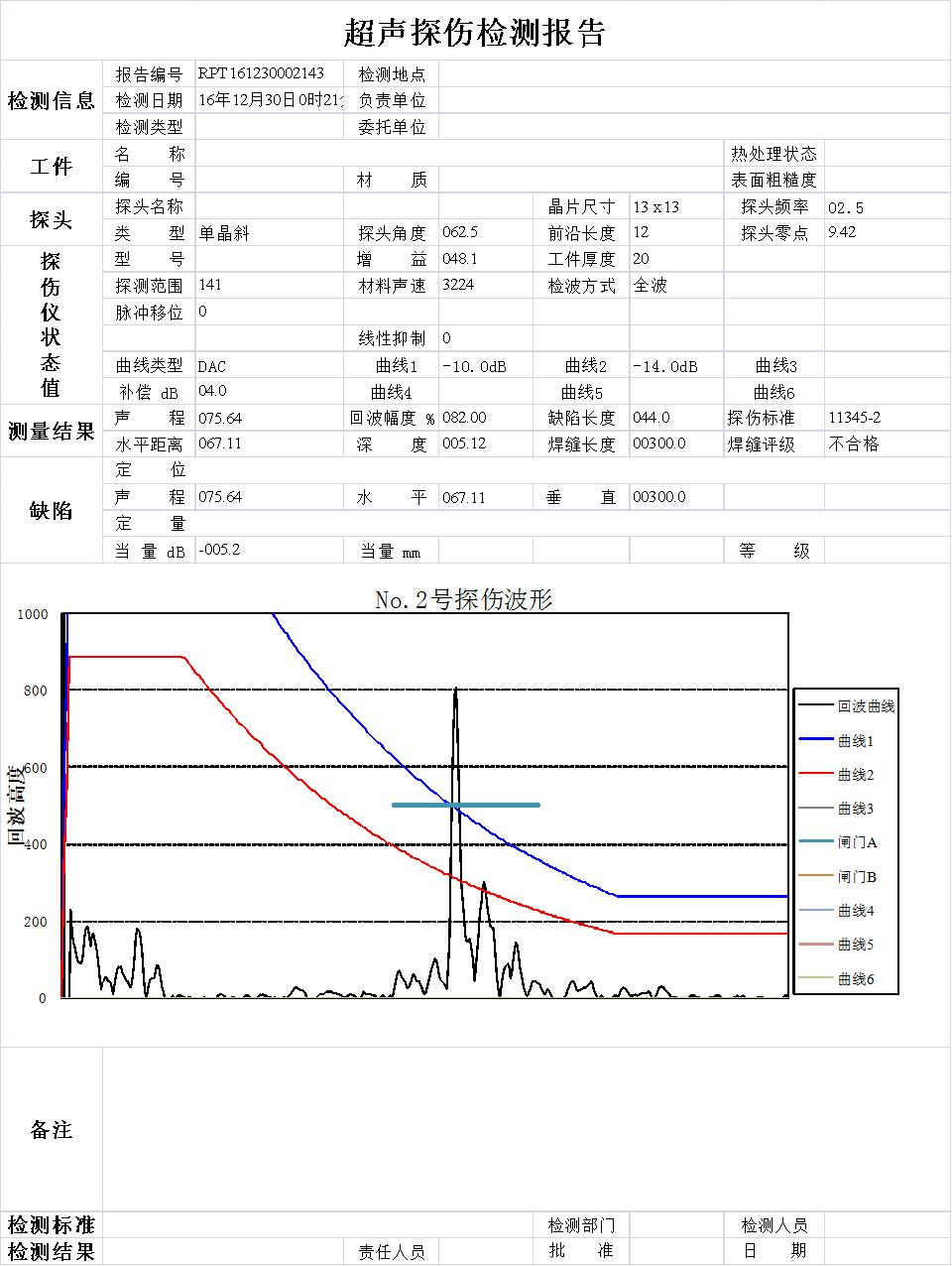

SY/T 4109-2013 《石油天然氣鋼質管道無損檢測》   缺陷智能評級

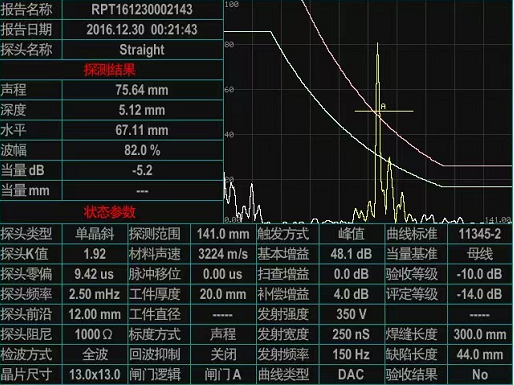

GB/T 11345-2013《焊縫無損檢測—超聲檢測—技術、檢測等級和評定》  缺陷智能評級

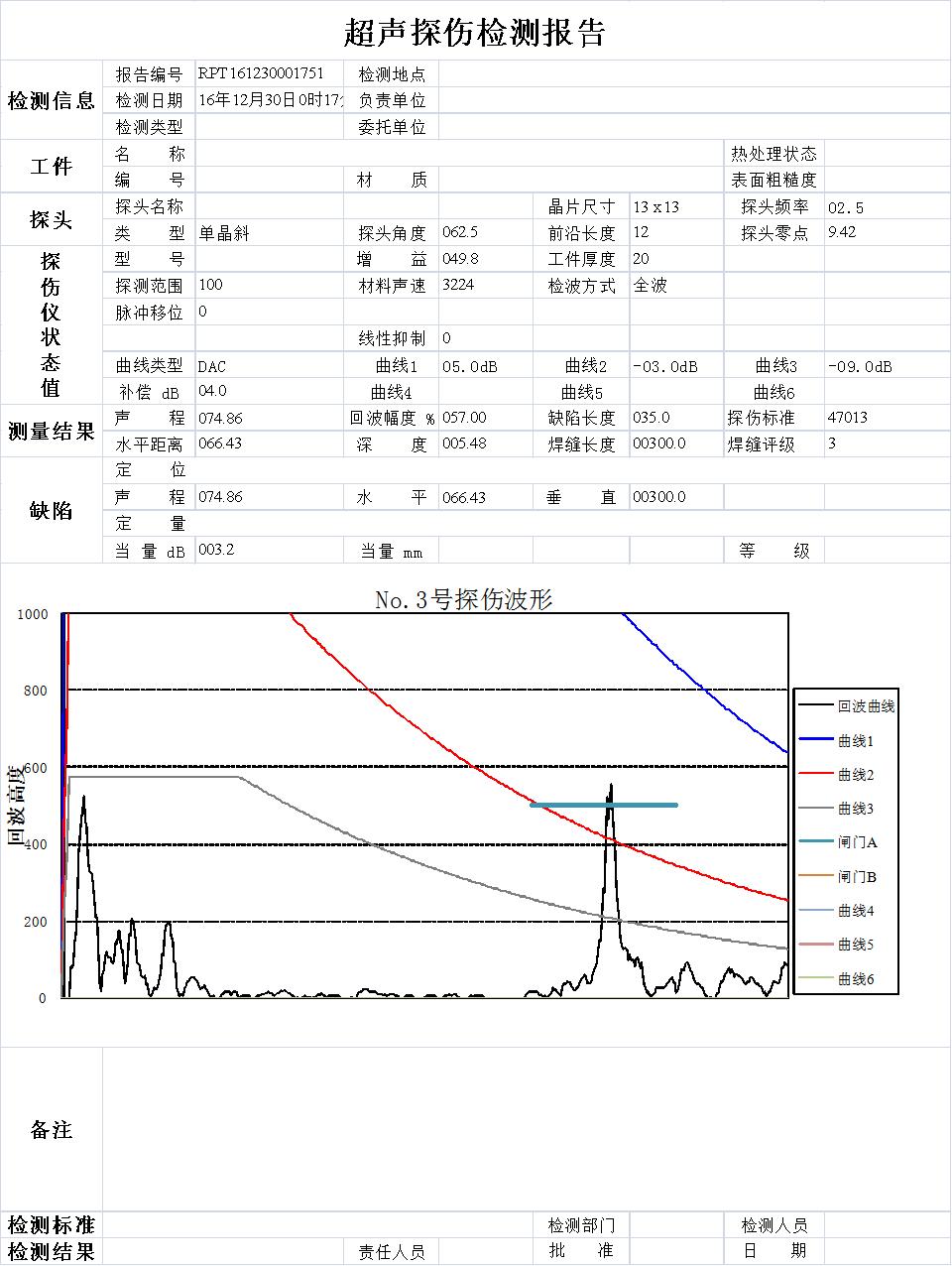

NB/T 47013.3-2015 《承壓設備無損檢測》  缺陷智能評級

除了能現場藍牙無線連接，手機APP生成探傷報告，并實現現場打印報告之外，還能通過U盤連接電腦生成帶有智能評級的EXCEL格式的探傷報告。

八、 行業分析

對各類焊接接頭的探傷，在探測完成，找出缺陷后，還需要根據不同行業探傷標準對缺陷進行評級以及出具相應的探傷報告。而U981O具有缺陷智能評級功能和藍牙傳輸，現場生成打印探傷報告，無需連接電腦，更加方便快捷。
