自動化超聲波探傷系統
按工作方式分

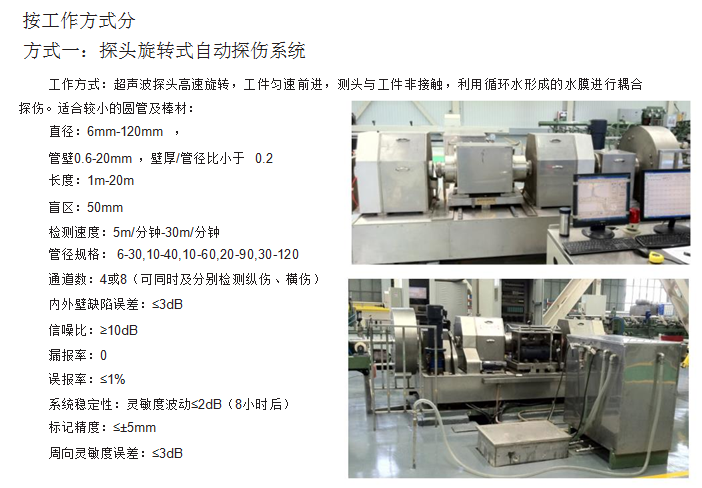

方式一:探頭旋轉式自動探傷系統工作方式:超聲波探頭高速旋轉，工件勻速前進，則頭與工件非接觸，利用循環水形成的水膜進行耦合探傷。適合較小的圓管及棒材.

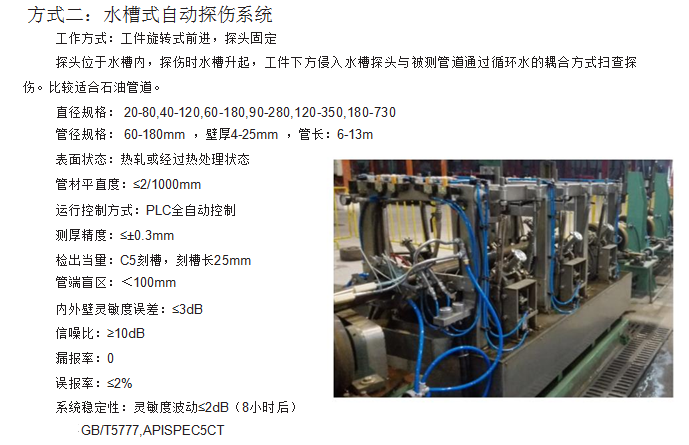

方式二:水槽式自動探傷系統
工作方式:工件旋轉式前進，探頭固定探頭位于水槽內，探傷時水禮升起，工件下方侵入水槽探頭與彼測管泊通過循環水的耦合方式掃查探傷。比較適合石油管道。
工作方式:工件旋轉式前進，探頭固定探頭位于水槽內，探傷時水禮升起，工件下方侵入水槽探頭與彼測管泊通過循環水的耦合方式掃查探傷。比較適合石油管道。

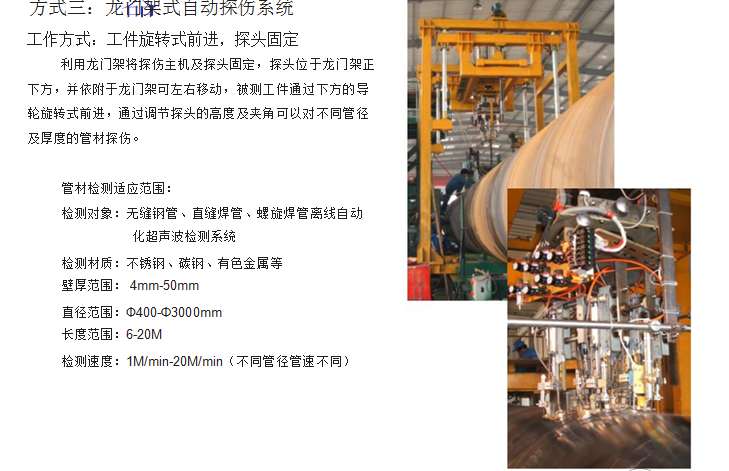

方式三:龍問架式自動探傷系統
工作方式:工件旋轉式前進，探頭固定
利用:龍門架將探傷主機及探頭固定，探頭位于龍門架正下方，并依附于龍門架可左右移動，被測工件通過下方的導輪虛轉式前進，通過調節探頭的高度及夾角可以對不同管徑及厚度的管材探傷。
工作方式:工件旋轉式前進，探頭固定
利用:龍門架將探傷主機及探頭固定，探頭位于龍門架正下方，并依附于龍門架可左右移動，被測工件通過下方的導輪虛轉式前進，通過調節探頭的高度及夾角可以對不同管徑及厚度的管材探傷。
詳細介紹
圖片欣賞
 C掃水浸超聲檢測系統 管、棒、盤環件無損檢測 |
 螺旋前進超聲波檢測系統 管、棒材內部表面及近表面缺陷檢測 |
 高速旋轉超聲波檢測系統 管、棒材批量檢測 |
